SEL-Busシステムの電力供給キットです
SELDEN社の電動式ファーリングシステムや電動ウィンチに電力を供給するためのキットです（PSU＝Power Supply Unit）。1台で各モーターに電力を供給します。12Vメインスイッチ（100Aヒューズ）、24Vメインスイッチ（60Aヒューズ）、スイッチなしの3タイプをご用意しております。スイッチ以外のパッケージ内容は全タイプ同じです。
パッケージ内容
本ページに掲載のキット商品には、下写真のパーツが全て含まれております（スイッチなしキットはスイッチ含まず）。各パーツは単体でもお取り扱い可能ですが、販売は原則としてキットのみとさせて頂いております。SEL-Busケーブルやパワーケーブルの延長、破損箇所の部分交換等で単体パーツがご入用の場合はお見積り致しますのでお問い合わせ下さい。

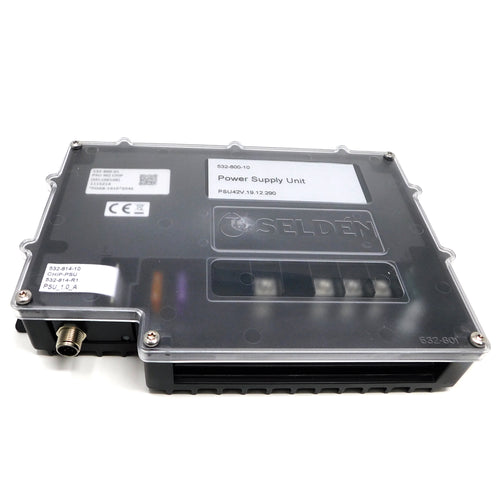

PSU本体

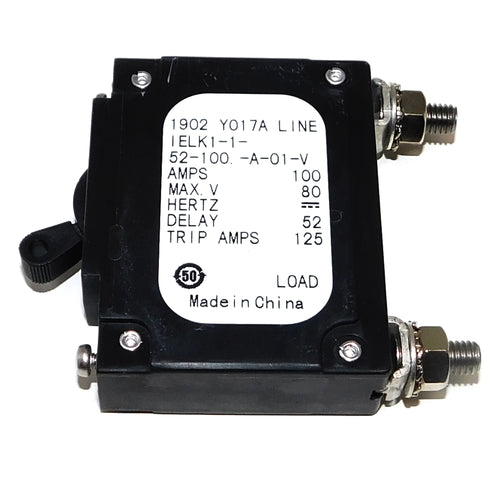

メインスイッチ

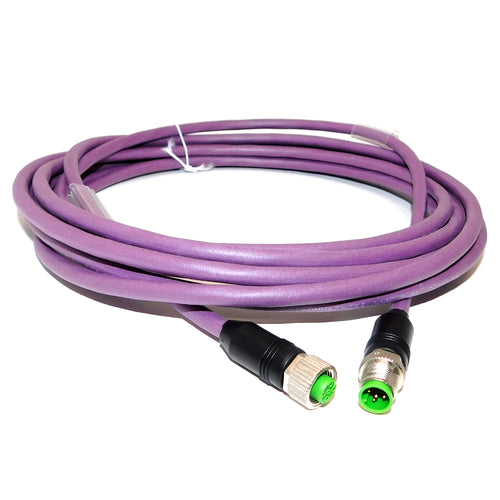

バックボーンケーブル

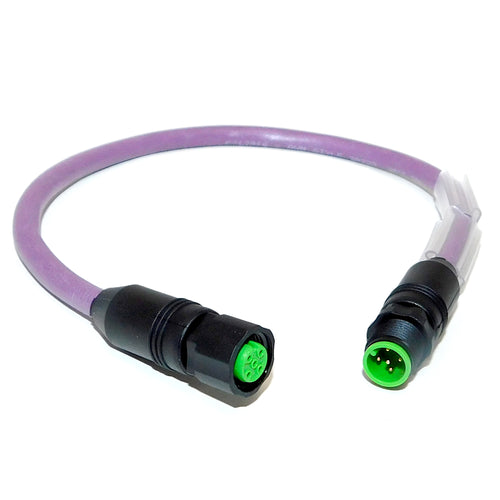

ドロップケーブル

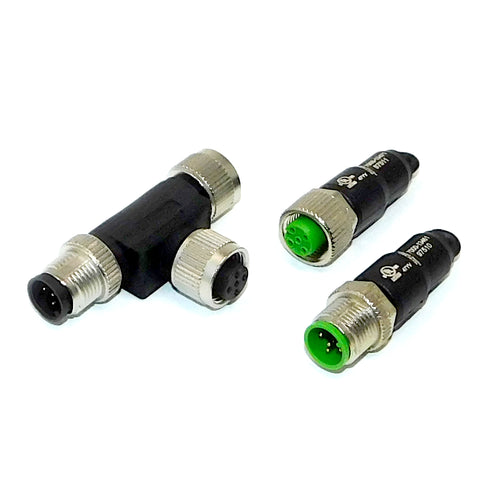

チーズ＆ターミナル

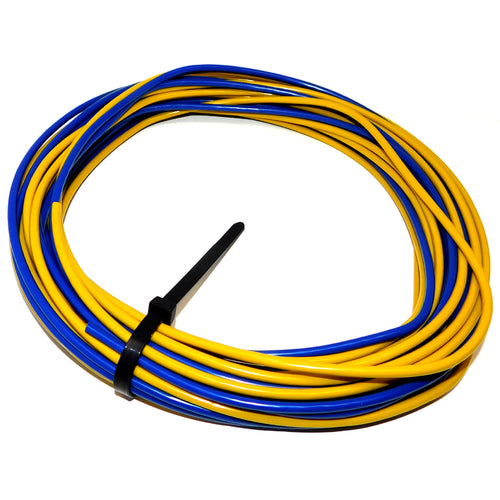

パワーケーブル
パーツ型番とキット内容
| 単品品番 | 商品名 | 12Vキット（532-800-20） | 24Vキット（532-800-30） | スイッチなし（532-800-40）* |
|---|---|---|---|---|
| 532-800-10 | PSU本体 | 1 | 1 | 1 |
| 532-488 | 100A / 12V メインスイッチ | 1 | - | - |
| 532-492 | 60A / 24V メインスイッチ | - | 1 | - |
| 532-835 | バックボーンターミナル（メス） | 1 | 1 | 1 |
| 532-836 | バックボーンターミナル（オス） | 1 | 1 | 1 |
| 532-839 | SEL-Busドロップ用チーズ | 1 | 1 | 1 |
| 531-101 | SEL-Bus ケーブル 0.3m | 1 | 1 | 1 |
| 531-104 | SEL-Bus ケーブル 5m | 2 | 2 | 2 |
| 531-048-10 | 6mm2 パワーケーブル 2×10m** | 1 | 1 | 1 |
| 597-275-E | 設置マニュアル | 1 | 1 | 1 |
* 必ずヒューズまたはヒューズ一体型のスイッチをご用意ください。推奨サイズは12V＝120-160A、24V＝60-75Aです。
**PSU、MCU間のパワーケーブル合計全長（＋、−の合計）は6mm2の場合最大で18mです。 全長がこれ以上長くなる場合は10mm2のケーブルで40mまで対応可能です。
追加ケーブル
キットに付属のケーブルに追加が必要な場合は下記を別途お求め下さい。いずれも弊社定番外につき、お見積りの上お取寄せにた対応させて頂きます。納期に十分余裕をもってお問い合わせ下さい。
| 品番 | ケーブルタイプ | 全長 | 備考 |
|---|---|---|---|
| 531-101 | SEL-Busケーブル（オス/メス） | 0.3m | バックボーン / ドロップ |
| 531-102 | SEL-Busケーブル（オス/メス） | 1.0m | バックボーン / ドロップ |
| 531-103 | SEL-Busケーブル（オス/メス） | 2.0m | バックボーン / ドロップ |
| 531-104 | SEL-Busケーブル（オス/メス） | 5.0m | バックボーン / ドロップ |
| 531-105 | SEL-Busケーブル（オス/メス） | 10.0m | バックボーンのみ |
| 531-050 | パワーケーブル 10mm2 黄 | 1m単位 | PSU - MCU間＋−合計40mまで |
| 531-051 | パワーケーブル 10mm2 青 | 1m単位 | PSU - MCU間＋−合計40mまで |
SEL-Busシステム構成イメージ
図はヘッドセールファーラーFurlex 204EとメインファーラーSMF（マスト内モーター＋電動ウィンチE40i）を1つのSEL-Busシステムで接続した例です。PSU、MCU、スイッチユニットはそれぞれNMEA2000で接続され、モーター＆MCU間はモーター側に付属のケーブルで接続します。モーターの消費電力を補うために各ユニット同士を電源ケーブルで結ぶ点以外は一般的なNMEA2000ネットワークと何ら差異はありません。
配線・接続詳細
SEL-Busシステムの構成方法について、製品付属の取扱説明書を写真付きで要約したものが下記リンク先でご覧頂けます。ご購入前のご参考に、または設置時の概要把握にお役立てください。なお、下記リンク先では設置に関する各種注意事項等は網羅しておりません。実際の設置時には必ず取扱説明書をよくお読みください。
