OCEANFLEX 低電圧用ケーブル
スズめっきを施し、金属にとって過酷な環境での使用を想定した腐食に強い電線ケーブルです。
海上などの金属にとって厳しい環境下では、銅を用いた低電圧用のケーブルは経年劣化により著しくその品質が損なわれてしまいます。銅は酸化すると黒く変色し、また塩分によって緑の層（炭酸銅）を生じる場合もあります。いずれの変質を起こした場合も銅は伝導性が低下し、最終的には銅線が分解し断線を引き起こします。そんな経験をお持ちの方、お困りの方はこのOCEANFLEXをお試しください。OCEANFLEXはこうした銅の品質を低下させる様々な要因への耐性を高めることを主眼において開発された製品で、スズめっきによる高い腐食耐性を誇るケーブルです。湿気などの水分や塩分の多い場所への配線時にOCEANFLEXをご使用頂ければ優れた耐久性を発揮します。こうした腐食への耐性に優れた製品をお選び頂くことで、メンテナンスの手間やコストを抑えられる他、必要なときに機器が正常に作動しないなどのトラブルを回避することが出来ます。
[AWG表記 - 断面直径 - SQ断面積について]
電線を有する、または電線による配線を必要とする海外製品の多くはAWG（米国ワイヤゲージ規格）による配線の指示等が表記されています。一方日本国内ではJIS規格の定めるSQ（断面積・通称「スケ」）が用いられており、目的の用途に適したワイヤーを選択する際にはこれらの換算が必要となります。本ページの下部にAWG - 断面直径 - SQの対応を示す表を記載しておりますのでご活用ください。
[推奨ケーブルサイズ]
回路全長、用途、電流量から適するケーブルサイズが判断できます。
下表をご参照頂き、適するサイズのケーブルをご注文ください。
[ご注意]
・下記はあくまでもOCEANFLEXの各ケーブルサイズに準拠して表示致しております。
・表に記載の数値は12Vの電源を使用した場合のものです。
・航海灯、ビルジポンプ、ソーラーパネル等の装備品は電圧降下率3%の列で回路全長を参照してください。
・室内灯、ウィンドラス、その他一般用途の電気製品は電圧降下率10％の列で回路全長を参照してください。
[表の見方]
1. お使いの電気製品を繋ぐ電気回路の全長をご確認頂き、適する電圧降下率の列から該当する行をお選びください。
2. 電気回路に流す電流量をご確認頂き、該当する列と1の行とが交わる部分が推奨ケーブルサイズです。
（例）全長18mの回路に定格電流5Aのビルジポンプを接続する場合
＝電圧降下率3%で18m＆電流5A＝伝導体断面積6mm2のケーブルが適します。
[販売単位は1リール or メートル切りです]
弊社では各ケーブルともに少量のリール単位または1mごとの切り売りにてご提供致しております。
リール買いがお得！切り売りケーブルの「巻割引」！
切り売りケーブルはいずれもリールに巻かれた状態になっております。この巻きを丸ごと1巻ご購入頂いた場合は、当該ケーブルのご購入金額から10％の割引を適用致します。巻割引の適用には弊社オンラインストアにて会員登録をして頂き、ログインした状態でご注文頂く必要がございます。ログイン後もウェブサイト上での価格表示は変更されず、商品を1巻分以上カートに追加して頂いた時点でショッピングカート内の価格に割引が適用されます。ケーブル1巻の全長はケーブルの種類や直径によって異なりますので、各ページに掲載の表をご参照ください。なお、ご登録いただいた直後は割引が適用されない場合がございますのでご注意ください。その際は数分置いてログインしなおしてください。割引が適用されていると『大口注文による割引適用中です』の文言が表示されます。
Q：確かに割引になってるけど、10%も割り引かれてないよ？
A：割引はあくまで「巻ごと」にのみ適用されます。
例）定価100円、巻全長100mのケーブルを…
- CASE 1. 80mご購入の場合：80m×100円×100%=8,000円（表示単価：100円）
- CASE 2. 100mご購入の場合：100m×100円×90%=9,000円（表示単価：90円）
- CASE 3. 160mご購入の場合：（100m×100円×90%）+（60m×100円×100%）=15,000円（表示単価：94円）
- CASE 4. 200mご購入の場合：200m×100円×90%=18,000円（表示単価：90円）
ショッピングカートの表示価格について
価格の算出方法はあくまで「巻単位で10％割引+端数は定価」ですが、ショッピングカート内ではこれらの平均が表示されます。また、価格表記は1円単位のため四捨五入により単価が高く表示される場合がありますが、小計では少数まで正しく計算した価格が適用されます。ショッピングカート内での「便宜的な表示価格」の変動イメージは下グラフの通りです。（下記グラフは1m100円、巻全長100mの場合です）

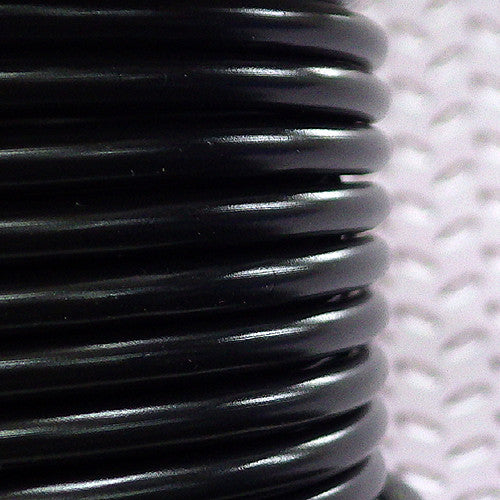

OCEANFLEX シングルコア スズめっき銅線ケーブル
この製品はISO 6722-1:2011 (class B) 105°Cに準拠して製造されております。12V、24Vいずれのシステムにも適合します(最大60V)。内部の銅線はスズめっき加工を施し、PVCカバーで覆ってあります。腐食に対して非常に強い製品で、耐用温度は-40℃〜105℃、耐熱温度は最大120℃です。薄手のカバーを用いることで直径と重量を抑えました。硬化PVCカバーは断裂しにくく、燃料や潤滑油、その他酸性の物質に対する耐性にも優れます。弊社では1.5mm/2.5mm/4.0mm/6.0mmの太さと、それぞれ黒緑赤黄の4色をご用意しています。
| 品番 | 鋼線数/直径（mm） | 電線部断面積（mm2） | カバー込直径（mm） | 12V時最大ロード（W） | 24V時最大ロード（W） | 20℃時抵抗（Ω） | 巻き全長（m） |
|---|---|---|---|---|---|---|---|
| CM1.5 | 21/0.30 | 1.5 | 2.4 | 252 | 504 | 0.013 | 50 or 500 |
| CM2.5 | 35/0.30 | 2.5 | 3 | 348 | 696 | 0.00782 | 50 or 500 |
| CM4.0 | 56/0.30 | 4 | 3.7 | 468 | 936 | 0.00485 | 30 or 500 |
| CM6.0 | 84/0.30 | 6 | 4.3 | 600 | 1200 | 0.00323 | 30 or 300 |
OCEANFLEX ダブルコア スズめっき銅線ケーブル フラットタイプ
この製品はISO 6722-1:2011 (class B) 105°Cに準拠して製造されております。内部の銅線はスズめっき加工を施し、PVCカバー(耐熱温度70℃)で覆ってあります。腐食に対して非常に強い製品で、薄手のカバーを用いることで直径と重量を抑えました。電線部断面積が2×1.5㎟/2×2.5㎟の２つのタイプをご用意しております。
| 品番 | 鋼線数/直径（mm） | 電線部断面積（mm2） | カバー込直径（mm） | 12V時最大ロード（W） | 24V時最大ロード（W） | 20℃時抵抗（Ω） | 巻き全長（m） |
|---|---|---|---|---|---|---|---|
| CM02/05 | 2 x 21/0.30 | 2 x 1.5 | 3.5 x 5.8 | 252 | 504 | 0.013 | 30, 100 |
| CM02/07 | 2 x 35/0.30 | 2 x 2.5 | 3.9 x 6.7 | 348 | 696 | 0.00782 | 30, 100 |
OCEANFLEX トリプルコア スズめっき銅線ケーブル
この製品はISO 6722-1:2011 (class B) 105°Cに準拠して製造されております。内部の銅線はスズめっき加工を施し、PVCカバー(耐熱温度70℃)で覆ってあります。腐食に対して非常に強い製品で、薄手のカバーを用いることで直径と重量を抑えました。線部断面積が3×1.5㎟/3×2.5㎟の２つのタイプをご用意しております。
| 品番 | 鋼線数/直径（mm） | 電線部断面積（mm2） | カバー込直径（mm） | 12V時最大ロード（W） | 24V時最大ロード（W） | 20℃時抵抗（Ω） | 巻き全長（m） |
|---|---|---|---|---|---|---|---|
| CM03/04 | 3 x 21/0.30 | 3 x 1.5 | 5.9 | 252 | 504 | 0.013 | 30, 100 |
| CM03/05 | 3 x 35/0.30 | 3 x 2.5 | 7.4 | 348 | 696 | 0.00782 | 30, 100 |
AWG - 断面直径 - SQ断面積対応表
| AWG | 直径（mm） | SQ（mm2） |
|---|---|---|
| 4/0 | 11.68 | 107.2 |
| 3/0 | 10.4 | 85.03 |
| 2/0 | 9.266 | 67.42 |
| 1/0 | 8.254 | 53.49 |
| 1 | 7.343 | 42.41 |
| 2 | 6.544 | 33.63 |
| 3 | 5.827 | 26.66 |
| 4 | 5.189 | 21.15 |
| 5 | 4.621 | 16.77 |
| 6 | 4.115 | 13.3 |
| 7 | 3.665 | 10.55 |
| 8 | 3.264 | 8.368 |
| 9 | 2.906 | 6.632 |
| 10 | 2.588 | 5.262 |
| 11 | 2.305 | 4.172 |
| 12 | 2.053 | 3.309 |
| 13 | 1.828 | 2.625 |
| 14 | 1.628 | 2.081 |
| AWG | 直径（mm） | SQ（mm2） |
|---|---|---|
| 15 | 1.45 | 1.65 |
| 16 | 1.291 | 1.309 |
| 17 | 1.15 | 1.037 |
| 18 | 1.024 | 0.8226 |
| 19 | 0.9116 | 0.6529 |
| 20 | 0.8118 | 0.5174 |
| 21 | 0.7229 | 0.4105 |
| 22 | 0.6438 | 0.3256 |
| 23 | 0.5733 | 0.2581 |
| 24 | 0.5106 | 0.2047 |
| 25 | 0.4547 | 0.1623 |
| 26 | 0.4094 | 0.1288 |
| 27 | 0.3606 | 0.1021 |
| 28 | 0.3211 | 0.08097 |
| 29 | 0.2859 | 0.06425 |
| 30 | 0.2546 | 0.05097 |
| 31 | 0.2268 | 0.04039 |
| 32 | 0.2019 | 0.03203 |
| AWG | 直径（mm） | SQ（mm2） |
|---|---|---|
| 33 | 0.1798 | 0.0254 |
| 34 | 0.1601 | 0.02014 |
| 35 | 0.1426 | 0.01597 |
| 36 | 0.127 | 0.01267 |
| 37 | 0.1131 | 0.01005 |
| 38 | 0.1007 | 0.007968 |
| 39 | 0.08969 | 0.006319 |
| 40 | 0.07937 | 0.005012 |
| 41 | 0.07113 | 0.003973 |
| 42 | 0.06334 | 0.003151 |
| 43 | 0.05541 | 0.002499 |
| 44 | 0.05023 | 0.001982 |
| 45 | 0.0473 | 0.001572 |
| 46 | 0.03984 | 0.001246 |
| 47 | 0.03547 | 0.0009884 |
| 48 | 0.03159 | 0.0007838 |
| 49 | 0.02813 | 0.0006216 |
| 50 | 0.02505 | 0.0004929 |
